L’empagement consiste à placer un ensemble d’éléments (textes, illustrations) en l’entourant d’un blanc dans un format façonner. Dans un format façonner, on distingue deux parties :
Ils ont trois fonctions :
Esthétique : ils rendent plus harmonieux le texte, une meilleure lisibilité et sépare les 2 pages du livre ouvert.
Technique : ils permettent de laisser de la place aux doigts, pour tenir le livre sans gêner la lecture.
Economique : les marges ont une incidence sur le prix du livre. Plus les marges sont importantes, plus le coût du livre augmente.

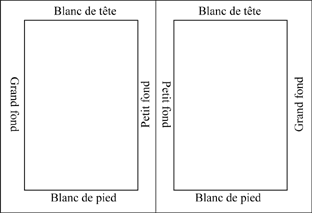

La rotation des blancs autours de la page se fait donc de la façon suivante : blanc de tête, petit fond, blanc de pied et grand fond, ce qui correspond à une mise en page classique. Plus les blancs sont importants, plus l’imprimé est dit de « Luxe ». Dans un ouvrage luxueux, les marges peuvent augmenter jusqu’à 30% de la surface totale. Dans un ouvrage courant, on réduit les surfaces blanches. On peut les réduire jusqu’à 90% de la surface totale (livre de poche).
On commence toujours les calculs à partir du format fini de l’ouvrage.
L’ouvrage courant, la justification sera-les ¾ de la largeur du format.
Exemple : ouvrage de format 120×180 mm pour trouver sa justification : (120×3)/4= 90 mm
L’ouvrage soigné, la justification sera-les 2/3 de la largeur du format.
Exemple : ouvrage de format 120×80 mm : (120×2)/3= 80 mm
Cette règle est nécessaire pour trouver les blancs et les hauteurs d’empagement. Pour le petit fond 4/10e, grand fond 6/10e, blanc de tête 5/10e et le blanc de pied 7/10e. La largeur papier – la justification = 10/10 de blanc.
Exemple : pour un ouvrage courant de 120×80.
120-90= 30 mm
Petit fond : (30x4)/10=12 mm
Grand fond : (30x6)/10= 18 mm (Petit fond + le grand = 12+18= 30 mm)
Blanc de tête : (30x5)/10= 15 mm
Blanc de pied : (30x7)/10= 21 mm
Le rapport de la partie imprimée et des marges sont déterminées par les tracés régulateurs.
Format fini : 7,5x10,5 cm
Justification : 5,7 cm
(1) Diagonale graduée en 10 parties : 12,9/10= 1,29 cm
(2) 4ème => 0. Je trace une diagonale A => 0 => C
(3) Créer ces propres blancs d’empagement.
